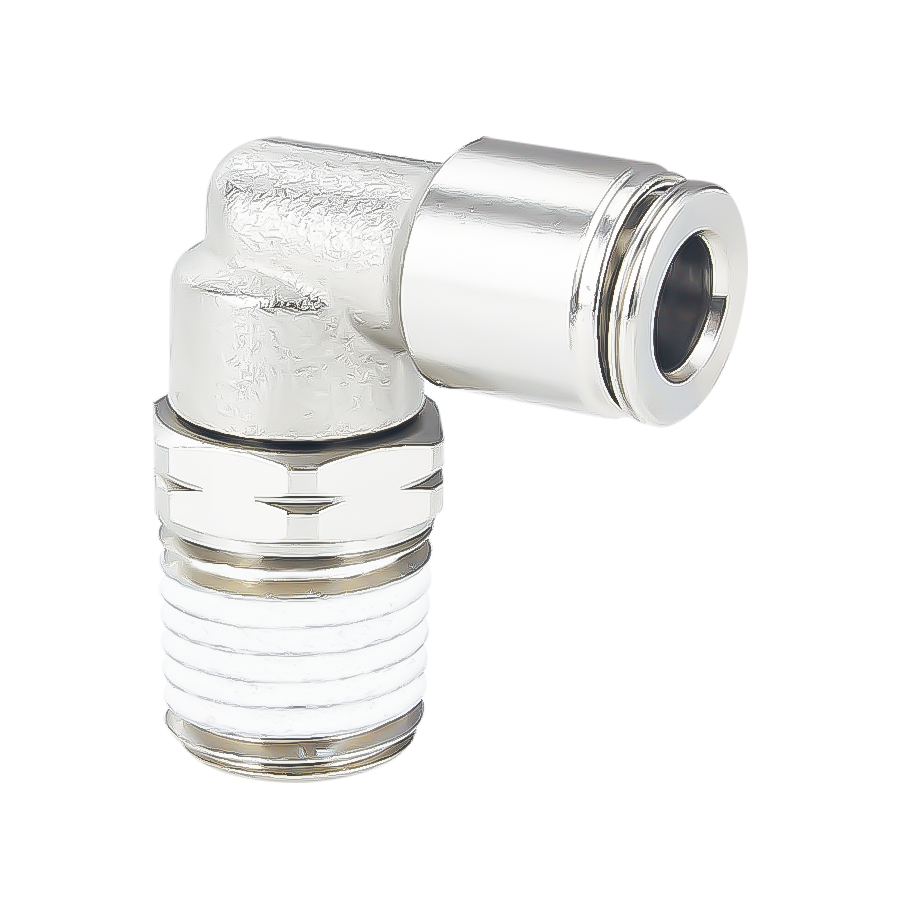

Racord cot pivotant conic PN15, mascul

Dimensiuni disponibile PN15

TYPE CODE OD1 D1 D2 D2 (in) L1 L1 (in) L2 L2 (in) L3 L3 (in) H1
PN15 1/8 10-32 20050000 1/8 10-32UNF 7 .276 5 .197 16,2 .637 14 .551 5/16
PN15 5/32 10-32 20050010 5/32 10-32UNF 9,1 .358 5 .197 16,5 .650 17,5 .689 3/8
PN15 1/8 1/8 20050001 1/8 1/8NPTF 7 .276 8,5 .335 18,2 .716 14 .551 7/16
PN15 5/32 1/8 20050011 5/32 1/8NPTF 9,1 .358 8,5 .335 18,5 .728 17,5 .689 7/16
PN15 5/32 1/4 20050012 5/32 1/4NPTF 9,1 .358 13 .512 26 1.024 19 .748 9/16
PN15 1/4 1/8 20050031 1/4 1/8NPTF 12 .472 8,5 .335 21,2 .835 22 .866 1/2
PN15 1/4 1/4 20050032 1/4 1/4NPTF 12 .472 13 .512 26,2 1.031 22 .866 9/16
PN15 1/4 3/8 20050033 1/4 3/8NPTF 12 .472 13 .512 26,7 1.051 22 .866 11/16
PN15 5/16 1/8 20050041 5/16 1/8NPTF 14 .551 8,5 .335 21,2 .835 22,5 .886 1/2
PN15 5/16 1/4 20050042 5/16 1/4NPTF 14 .551 13 .512 26,2 1.031 22,5 .886 9/16
PN15 5/16 3/8 20050043 5/16 3/8NPTF 14 .551 13 .512 28,5 1.122 23 .906 11/16
PN15 3/8 1/8 20050051 3/8 1/8NPTF 16 .630 8,5 .335 24 .945 26 1.024 11/16
PN15 3/8 1/4 20050052 3/8 1/4NPTF 16 .630 13 .512 28,5 1.122 26 1.024 11/16
PN15 3/8 3/8 20050053 3/8 3/8NPTF 16 .630 13 .512 28,5 1.122 26 1.024 11/16
PN15 3/8 1/2 20050054 3/8 1/2NPTF 16 .630 17 .669 34 1.339 26 1.024 7/8
PN15 1/2 1/4 20050062 1/2 1/4NPTF 20 .787 13 .512 32 1.260 28,5 1.122 13/16
PN15 1/2 3/8 20050063 1/2 3/8NPTF 20 .787 13 .512 32 1.260 28,5 1.122 13/16
PN15 1/2 1/2 20050064 1/2 1/2NPTF 20 .787 17 .669 36,5 1.437 28,5 1.122 7/8
  • Ai întrebări? Te ajutăm să alegi produsul potrivit!
  • Scrie-ne prin Whatsapp!

Descriere

Dimensiuni disponibile PN15

TYPE CODE OD1 D1 D2 D2 (in) L1 L1 (in) L2 L2 (in) L3 L3 (in) H1
PN15 1/8 10-32 20050000 1/8 10-32UNF 7 .276 5 .197 16,2 .637 14 .551 5/16
PN15 5/32 10-32 20050010 5/32 10-32UNF 9,1 .358 5 .197 16,5 .650 17,5 .689 3/8
PN15 1/8 1/8 20050001 1/8 1/8NPTF 7 .276 8,5 .335 18,2 .716 14 .551 7/16
PN15 5/32 1/8 20050011 5/32 1/8NPTF 9,1 .358 8,5 .335 18,5 .728 17,5 .689 7/16
PN15 5/32 1/4 20050012 5/32 1/4NPTF 9,1 .358 13 .512 26 1.024 19 .748 9/16
PN15 1/4 1/8 20050031 1/4 1/8NPTF 12 .472 8,5 .335 21,2 .835 22 .866 1/2
PN15 1/4 1/4 20050032 1/4 1/4NPTF 12 .472 13 .512 26,2 1.031 22 .866 9/16
PN15 1/4 3/8 20050033 1/4 3/8NPTF 12 .472 13 .512 26,7 1.051 22 .866 11/16
PN15 5/16 1/8 20050041 5/16 1/8NPTF 14 .551 8,5 .335 21,2 .835 22,5 .886 1/2
PN15 5/16 1/4 20050042 5/16 1/4NPTF 14 .551 13 .512 26,2 1.031 22,5 .886 9/16
PN15 5/16 3/8 20050043 5/16 3/8NPTF 14 .551 13 .512 28,5 1.122 23 .906 11/16
PN15 3/8 1/8 20050051 3/8 1/8NPTF 16 .630 8,5 .335 24 .945 26 1.024 11/16
PN15 3/8 1/4 20050052 3/8 1/4NPTF 16 .630 13 .512 28,5 1.122 26 1.024 11/16
PN15 3/8 3/8 20050053 3/8 3/8NPTF 16 .630 13 .512 28,5 1.122 26 1.024 11/16
PN15 3/8 1/2 20050054 3/8 1/2NPTF 16 .630 17 .669 34 1.339 26 1.024 7/8
PN15 1/2 1/4 20050062 1/2 1/4NPTF 20 .787 13 .512 32 1.260 28,5 1.122 13/16
PN15 1/2 3/8 20050063 1/2 3/8NPTF 20 .787 13 .512 32 1.260 28,5 1.122 13/16
PN15 1/2 1/2 20050064 1/2 1/2NPTF 20 .787 17 .669 36,5 1.437 28,5 1.122 7/8

Informații suplimentare

Tip produs

Fitinguri prin împingere
Aplicație

Pneumatică generală
Configurare

Cot
Material

Alama placata cu nichel
Fire Norm

NPT ANSI/ASME B 1.20.3, UN ANSI B1.1
Dimensiunea firului

NPT1/12, NPT1/2, NPT1/4, NPT3/12, UNF10-32
Conformitate

AJUNGE, FĂRĂ SILICON, PTFE, RoHS
