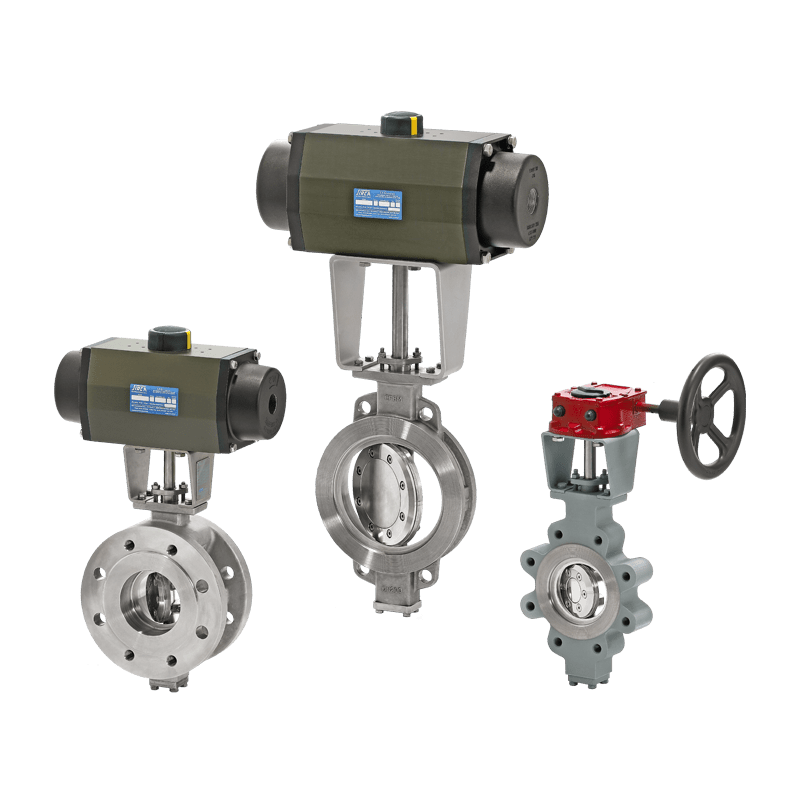

Clapete cu fluture triple offset – seria 501M

Poate fi electrosudat pentru a optimiza compactitatea și versatilitatea execuției. Versiunile constructive sunt cele menționate la pagina 3.

Garnitura în corp:
Garnitura din corpul clapetei este obținută prin aplicarea unui strat de Stellite la 21°, prin sudură. Această aplicare se realizează atât pe corpurile din oțel carbon, cât și pe cele din oțel inoxidabil. Suprafața de etanșare este prelucrată pe mașini cu comandă numerică, folosind tehnologie CAD-CAM, pentru a obține forma eliptică specială care se îmbină perfect cu inelul de etanșare.

Această formă particulară, împreună cu dubla excentricitate a tijei, face ca garnitura să nu fie supusă uzurii în timpul rotației discului, menținând etanșarea eficientă.

Disc:
Este compact și modelat astfel încât să ofere rezistență minimă la trecerea mediului și un cuplu dinamic redus.

Construcția este adecvată pentru a găzdui atât axul în poziție dublu excentric față de garnitură, cât și inelul de etanșare, fixat pe disc cu un inel de prindere prin șuruburi.

Fixarea de ax se realizează cu ajutorul unor pini conici și chei: doar pini pentru dimensiuni mici, ambele sisteme pentru dimensiuni mari.

Inel de etanșare lamelar:
Este construit prin intercalarea unor inele metalice cu materiale de etanșare (graphoil, AFM sau similare), complet fără elastomeri și PTFE.

Este poziționat pe disc într-un locaș liber și fixat cu un inel strâns cu șuruburi; are totuși posibilitatea de a se deplasa pentru autocentrare și adaptare la garnitura din corp.

Forma sa eliptică, obținută prin prelucrare, se potrivește perfect cu garnitura din corp și, împreună cu un cuplu de închidere adecvat, asigură o etanșare perfectă, inclusiv bidirecțională.

Ax:
Axul este realizat dintr-o singură piesă și traversează întreaga clapetă.

Aceasta permite distribuirea uniformă, pe toată suprafața discului, a cuplului de închidere. Este montat pe bucșe cu bandă lată și are la bază un lagăr de împingere reglabil, care permite centrajul axial perfect al discului.

Bucșe:
În versiunea standard, sunt realizate din oțel inoxidabil cu tratament de întărire antifricțiune la suprafață; pentru aplicații mai solicitante sunt utilizate aliaje de calitate superioară.

Garnitura de etanșare (packing):
În cele mai multe cazuri este alcătuită din inele de graphoil precomprimate, introduse într-o cutie de etanșare în corp și menținute sub compresie printr-o presă cu tije de reglaj. Pentru condiții speciale de operare pot fi utilizate și alte materiale.
