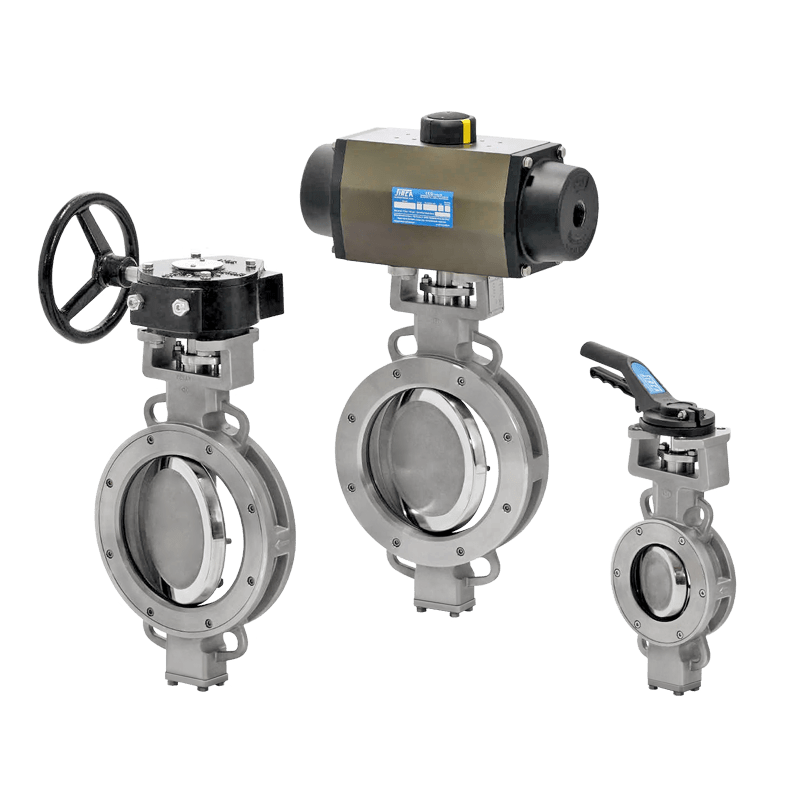

Aceasta este o gamă nouă de clapete cu fluture de tip dublă excentricitate, cu etanșare „bubble tight”, proiectate pentru servicii grele, în special în domeniul construcțiilor navale și al sectorului petrochimic.
În special, este ideală pentru închiderea și/sau controlul debitului de fluide sau gaze agresive.
Pentru realizarea clapetei se pot utiliza o varietate largă de materiale; cele din gama standard sunt:
– Fontă ductilă (doar de la DN350 și dimensiuni mai mari)
– Oțel carbon
– Oțel inoxidabil
– Bronz aluminiu (doar la cerere)
Aceste clapete sunt fabricate conform celor mai moderne criterii de proiectare, oferind astfel garanția maximă a unei funcționări corecte și a unei întrețineri minime.
Caracteristici constructive
Corpul clapetei este de tip WAFER, cu 4 găuri de centrare pentru facilitarea montajului între flanșe, sau de tip LUG, cu urechi filetate sau străpunse, atunci când clapeta trebuie utilizată ca supapă de picior.
Discul clapetei este de tip dublă excentricitate. Această caracteristică constructivă asigură un efect deosebit de favorabil atât pentru controlul debitului, cât și pentru mișcarea de deschidere și închidere. De fapt, discul are două suprafețe care diferă în funcție de gradul de deschidere, ceea ce generează un moment de rotație care previne orice posibilă „plutire” a discului.
Etanșarea pe tija superioară este de tip reglabil și constă într-un pachet CHEVRON din P.T.F.E. + carbografit, asupra căruia acționează o cutie de etanșare. Atunci când etanșarea tijei necesită înlocuire, această operațiune se poate efectua fără a demonta clapeta din conductă.
Tija este realizată din bară rectificată „h8” și, pe lângă faptul că este ghidată de bucșe din oțel carbon + P.T.F.E. sau inox + P.T.F.E. PAP, garantează o etanșare perfectă în cutia de etanșare. Tija este solidară cu discul clapetei prin pană paralelă și pini conici. Un dop cu O-ring din P.T.F.E. asigură etanșarea perfectă pe tija inferioară.
Inelul de fixare al garniturii este încorporat în corp, conform API 609, și are rolul de a menține garnitura clapetei în poziție. Pe exteriorul inelului este prelucrat un canal fonografic pentru a asigura etanșarea între clapetă și flanșă printr-o garnitură standard.
Garnitura este un profil solid în secțiune de tip „picătură” din P.T.F.E. + carbografit, aflat în contact direct cu fluidul de proces. Datorită acestei soluții, garnitura poate fi înlocuită fără a fi necesară demontarea completă a clapetei din conductă.
